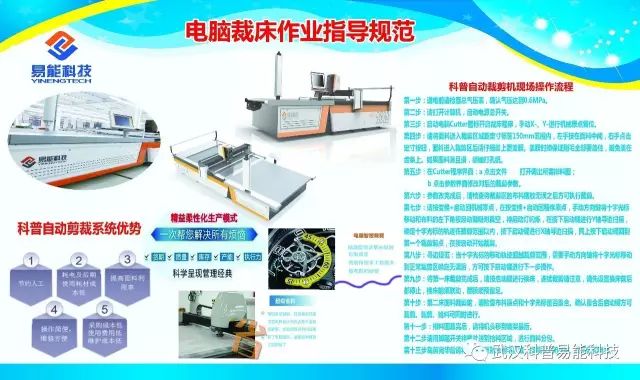

科普自动裁剪机现场操作流程

**步

通电前请检查总气压表，确认气压达到0.6MPa。

第二步

请打开计算机，启动电源总开关。

第三步

启动电脑Cutter图标开启裁床程序，手动X-、Y-进行机械原点复位。

第四步

请将面料送入裁剪区域距定寸标签150mm范围内，左手按在面料中间，右手点击定寸按钮，面料进入裁剪区后请仔细盖上覆盖膜。盖膜时须保证刚毛全部要盖住，避免盖在齿条上。如果面料薄且滑，须铺打孔纸。

第五步

在Cutter程序界面：a 点击文件——打开调出所需排料图；

           b 点击参数界面修改对后的裁剪参数。

第六步

参数改完成后，请检查待裁剪区的布料摆放无误之后方可执行裁剪。

第七步

请按变换+启动回机械零点，在按变换+启动回程序原点，手动方向键将十字光标移动和布料的左下角按启动键吸附真空，待启动灯闪烁，在按下启动键进行Y轴寻边扫描，确定十字光标的轨迹在裁剪范围以内，按下启动键进行X轴寻边扫描，同上按下启动键回到**个裁剪起点，在按启动开始裁剪。

第八步

寻边规范：当十字光标的移动轨迹超越裁剪范围，需要手动方向键将十字光标移动到正常裁剪区确定无误后，方可按下启动键进行下一步操作。

第九步

待**床裁剪完成后，请按启动键进行换床，连续裁剪请注意，请先设置换床前后都停止，换床前须联动，覆膜须预留足。

第十步

第二床面料裁剪前，请检查布料原点和十字光标是否重合。确认重合后启动键方可裁剪。裁剪、拾料可同时进行。

第十一步

排料图裁完后，请将机头移到唛架最后。

第十二步

请用脚踏开关将裁片送到拾料区域，进行面料分包。

第十三步

裁剪完毕后请将机头移至裁床刚毛区域，

按顺序关闭电脑、显示器和电源。
